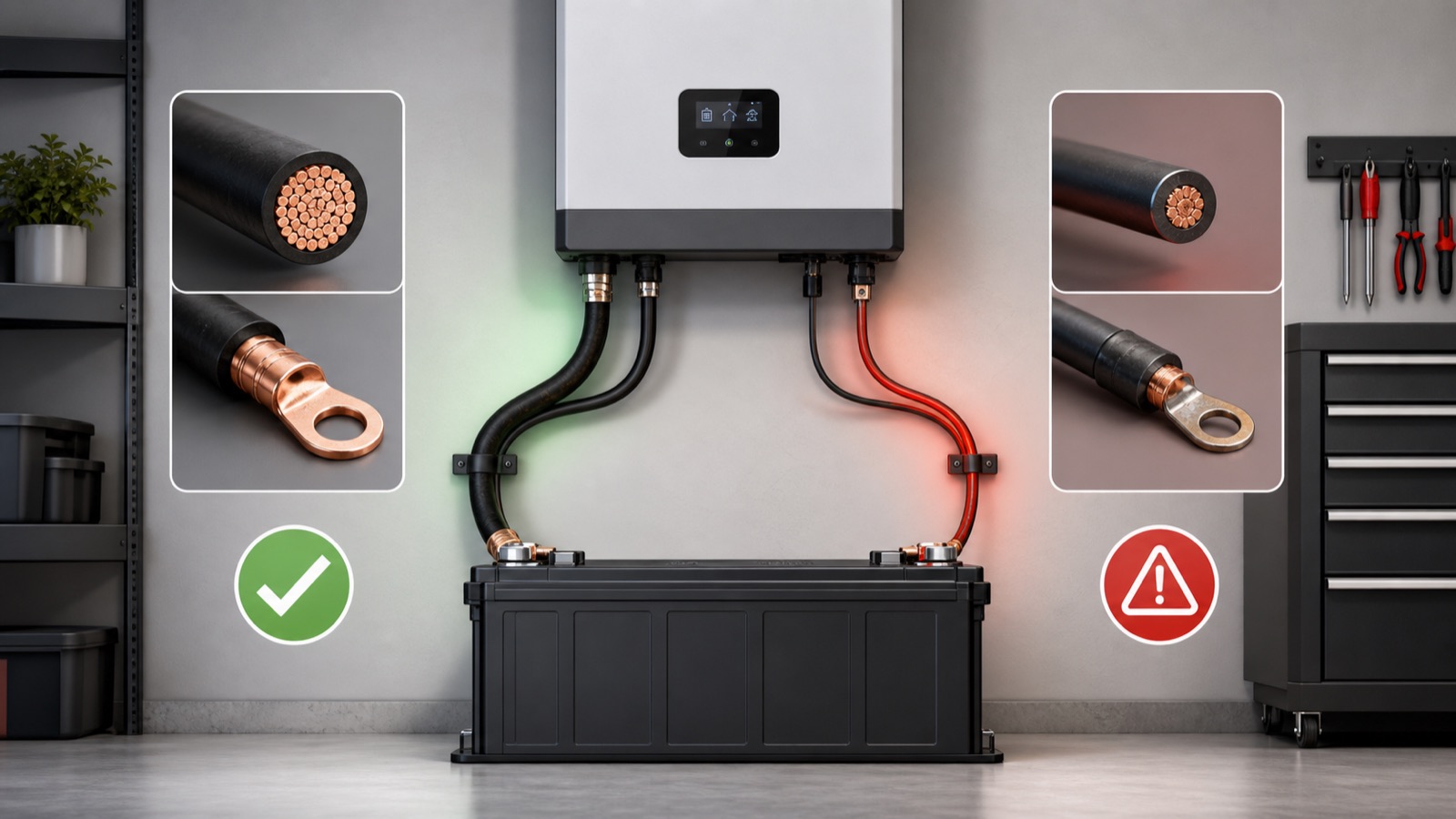

Кабель для інвертора: як вибрати правильний переріз
Якщо запам’ятати лише одну річ, нехай це буде вона: кабель підбирають не тільки за потужністю інвертора, а за максимальним струмом, довжиною траси та допустимим падінням напруги.
Неправильно підібраний кабель може спричинити втрати енергії, нагрівання, помилки низької напруги та нестабільну роботу навіть якісного інвертора. Особливо критична ділянка між акумулятором та інвертором: напруга тут відносно низька, а струм може сягати десятків або сотень ампер.
Відповідь за 30 секунд
- Більша потужність і нижча напруга означають більший струм.
- Більший струм і довший кабель потребують більшого перерізу.
- Для високострумової батарейної лінії зазвичай обирають гнучкий мідний кабель.
- Запобіжник захищає кабель, тому його номінал не можна вибирати окремо від перерізу.
- Калькулятор дає початковий результат; інструкція обладнання та перевірка електрика мають пріоритет.
П’ять позначень без складної теорії
| Позначення | Що означає | Простими словами |
|---|---|---|
| В (V) | напруга | «тиск», який рухає струм |
| А (A) | струм | скільки електрики проходить кабелем |
| Вт (W) | потужність | скільки енергії споживає навантаження |
| мм² | переріз жили | фактична товщина провідника |
| DC | постійний струм | батарея, сонячні панелі та DC-вхід інвертора |
Важливо: мм² — це площа мідної жили, а не зовнішній діаметр кабелю разом з ізоляцією.
Де саме потрібен правильний кабель
Для батарейної частини шлях струму виглядає так:
Акумулятор → DC-запобіжник → короткий мідний кабель → інвертор
На зворотному шляху струм повертається мінусовим кабелем. Тому в розрахунку падіння напруги беруть участь обидва провідники.
Не змішуйте три різні ділянки системи:
- Акумулятор ↔ інвертор — низька напруга і дуже великий DC-струм.
- Сонячні панелі ↔ інвертор — DC-лінія з іншою напругою, струмом та спеціальним PV-кабелем.
- Інвертор ↔ будинок — AC-лінія 230 В, яку розраховують за правилами мережевого монтажу.
Кабель, придатний для однієї ділянки, не можна автоматично переносити на іншу.
Чому замалий переріз створює проблеми
Кожен провідник має електричний опір. Що довший і тонший кабель, то більший опір.
1. Падіння напруги
Частина напруги втрачається на кабелі, тому інвертор отримує менше, ніж видає акумулятор. Через це:
- інвертор може раніше показати помилку низької напруги;
- акумулятор здаватиметься розрядженим, хоча в ньому ще є запас;
- заряджання може тривати довше;
- частина енергії перетворюватиметься на тепло.
Для короткої DC-ділянки між акумулятором та інвертором практичний орієнтир — прагнути падіння напруги не більше 2,5%, якщо інструкція виробника не вимагає меншого значення. Такий орієнтир також наводить технічний довідник Wiring Unlimited.
2. Нагрівання
Основна формула втрат у кабелі:
P₍втрат₎ = I² × R
- P₍втрат₎ — потужність, що перетворюється на тепло;
- I — струм;
- R — опір кабелю та з’єднань.
Квадрат у формулі має практичний сенс: якщо струм збільшити вдвічі, нагрівання того самого провідника зросте приблизно в чотири рази.
Нагрівається не лише жила. Слабкими місцями часто стають погано обтиснуті наконечники, ослаблені клеми, запобіжники та вимикачі. Теплий кабель під великим навантаженням — це привід зупинити систему та перевірити монтаж.
Як напруга 12, 24 або 48 В змінює струм
Робочий струм на вході інвертора можна приблизно оцінити так:
I = P ÷ (U × η)
- I — струм в амперах;
- P — потужність навантаження у ватах;
- U — напруга акумулятора у вольтах;
- η — ККД інвертора у вигляді десяткового числа: 90% = 0,90.

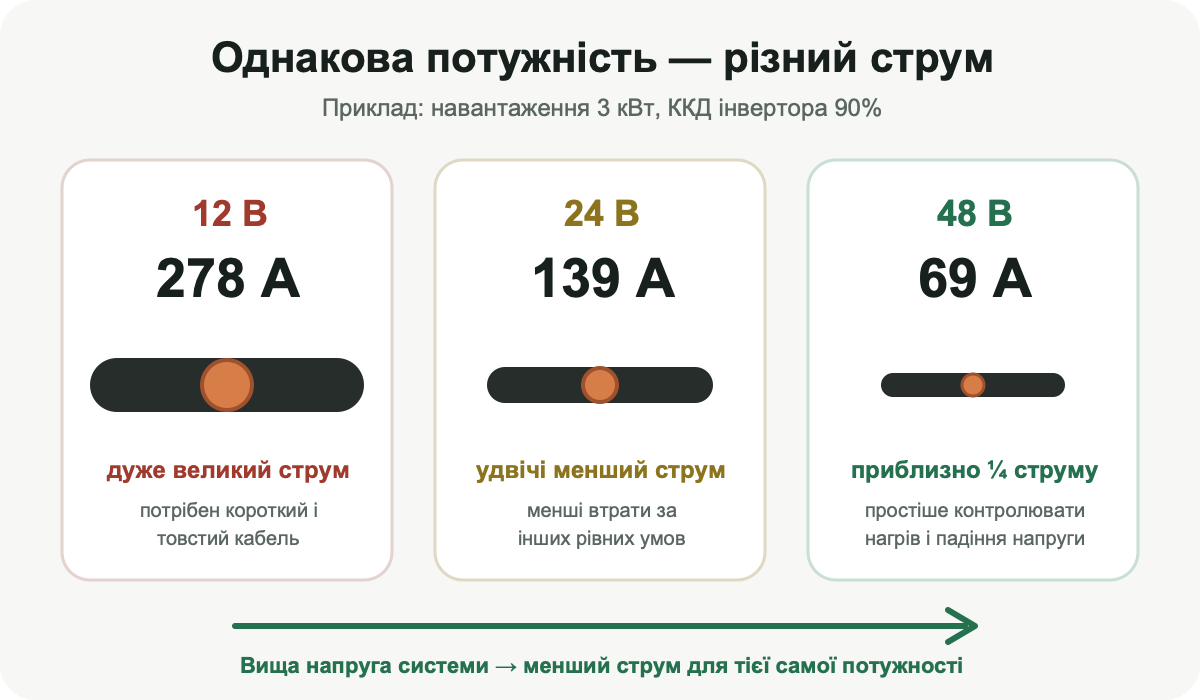

Для навантаження 3 кВт і ККД близько 90%:
| Напруга акумулятора | Розрахунок | Орієнтовний струм |
|---|---|---|
| 12 В | 3000 ÷ (12 × 0,90) | 278 А |
| 24 В | 3000 ÷ (24 × 0,90) | 139 А |
| 48 В | 3000 ÷ (48 × 0,90) | 69 А |
Однакова потужність не означає однакові вимоги до кабелю. Вища системна напруга зменшує струм, але напруга батареї обов’язково має відповідати інвертору.
У таблиці показано робочий струм. Пікове навантаження, пуск двигунів і максимальний струм заряджання потрібно окремо звірити з інструкціями обладнання.
Формула падіння напруги
Для попередньої оцінки мідної DC-лінії можна використати:
ΔU = (2 × L × I × ρ) ÷ S
- ΔU — падіння напруги у вольтах;
- L — довжина одного кабелю від батареї до інвертора, м;
- I — струм, А;
- ρ — питомий опір міді, орієнтовно 0,0175 Ом·мм²/м при 20°C;
- S — переріз жили, мм²;
- множник 2 враховує плюсовий і мінусовий кабелі.
Відсоток падіння напруги:
ΔU% = (ΔU ÷ U) × 100%
Це спрощена оцінка. Реальна температура, клеми, запобіжник, вимикач і якість обтискання додають опір.
Покроковий приклад: інвертор 3 кВт, батарея 24 В
Уявімо систему з такими даними:
- навантаження — 3000 Вт;
- напруга батареї — 24 В;
- ККД інвертора — 90%;
- відстань від батареї до інвертора — 2 м в один бік;
- мідний кабель — 35 мм².
Крок 1. Знаходимо струм
I = 3000 ÷ (24 × 0,90) ≈ 139 А
Крок 2. Оцінюємо падіння напруги
ΔU = (2 × 2 × 139 × 0,0175) ÷ 35 ≈ 0,28 В
Крок 3. Переводимо у відсотки
ΔU% = 0,28 ÷ 24 × 100% ≈ 1,2%
За падінням напруги результат виглядає прийнятно. Але це ще не остаточний вибір 35 мм²: потрібно перевірити допустимий тривалий струм конкретного кабелю, температуру, спосіб прокладання, піковий струм, вимоги інвертора та захист.
Відкрийте спрощений калькулятор
Інтерактивний блок доступний в онлайн-версії статті.
Кнопка відкриє калькулятор у модальному вікні в простому режимі «Свій струм» з уже введеними 139 А. Змініть струм на свій. Якщо потрібен детальний розрахунок за обладнанням, у калькуляторі можна перейти до режиму «Інвертор» або «Акумулятор».
Що потрібно знати перед власним розрахунком
Підготуйте п’ять значень:
- Максимальний тривалий струм. Якщо його немає в паспорті, початково оцініть за потужністю, напругою та ККД.
- Напруга системи. Для батарейної ділянки — 12, 24 або 48 В.
- Довжина одного кабелю. Вимірюйте реальну трасу, а не відстань «по прямій».
- Допустиме падіння напруги. Для прикладу нижче встановлено 2,5%.
- Матеріал та умови монтажу. Розрахунок для міді не можна без змін використовувати для CCA або алюмінію.
Інтерактивний розрахунок і порівняння перерізів
Нижче — полегшений інтерактивний блок без каталогу товарів. Він показує, як зі зміною струму змінюється рекомендований переріз і наочно порівнює стандартні розміри кабелю.
Встановлено 139 А з нашого прикладу. Спробуйте 69 А, 139 А та 278 А й порівняйте результат. Для повного розрахунку з напругою, довжиною та падінням напруги відкрийте модальний калькулятор у попередньому розділі.
Інтерактивний блок доступний в онлайн-версії статті.
Результат калькулятора — відправна точка:
- обирайте найближчий більший стандартний переріз, а не менший;
- звіряйте результат з мінімальним перерізом у паспорті інвертора;
- перевіряйте допустимий струм саме для цього типу кабелю й способу прокладання;
- окремо враховуйте пусковий та піковий струм;
- якщо потрібний переріз надто великий, скоротіть трасу або перегляньте напругу системи.
Мідь і CCA — не одне й те саме
CCA — це алюмінієва жила з мідним покриттям. Її не можна підставляти в розрахунок як повністю мідний кабель такого самого перерізу: матеріали мають різний опір і різні вимоги до з’єднань.
Для високострумової лінії «акумулятор — інвертор» практичним вибором зазвичай є гнучкий багатодротовий мідний кабель з відповідною ізоляцією. CCA або алюміній використовуйте лише тоді, коли це прямо дозволяє виробник обладнання, а кабель, наконечники та клеми сертифіковані для такого застосування.
Не довіряйте тільки кольору зрізу. Перевіряйте маркування на оболонці та документацію.
П’ять типових помилок
- Підбирати DC-кабель як звичайну лінію 230 В. Інвертор 3 кВт споживає на AC-виході близько 13 А, але з 12-вольтової батареї може брати близько 278 А.
- Не враховувати довжину. Переріз, достатній для 0,5 м, може давати надмірне падіння напруги на кількох метрах.
- Дивитися тільки на ампери. Кабель може не перегоріти, але втрачати неприйнятно багато напруги та енергії.
- Економити на наконечниках. Поганий обтиск додає опір у точці, де локальний нагрів особливо небезпечний.
- Ставити випадковий автомат. Захист має відповідати кабелю, струму системи та роботі з постійним струмом.
Чекліст перед запуском
- Плюсовий і мінусовий кабелі прокладені якомога коротше.
- Переріз не менший за результат розрахунку та вимогу виробника.
- На плюсовій лінії біля батареї встановлений правильно підібраний DC-захист.
- Наконечники відповідають матеріалу й перерізу кабелю.
- Обтиск виконаний належним інструментом.
- Клеми затягнуті моментом, указаним виробником.
- Кабель захищений від гострих країв, вологи та високої температури.
- Полярність перевірена до підключення.
- Після запуску нагрів і падіння напруги перевірені під реальним навантаженням.
Коли потрібно негайно зупинити систему
Вимкніть обладнання та зверніться до фахівця, якщо помітили:
- запах нагрітої ізоляції;
- потемніння або деформацію наконечника;
- гарячу клему чи запобіжник;
- потріскування або іскріння;
- повторні помилки низької напруги під навантаженням;
- помітно різну температуру плюсового і мінусового кабелів.
Висновок
Правильний кабель — це частина енергосистеми, а не другорядний аксесуар. Його переріз залежить від струму, напруги, довжини, матеріалу, способу прокладання та вимог обладнання.
Формули й калькулятор допомагають зрозуміти масштаб струмів і зробити початковий розрахунок. Фінальну схему, захист, переріз та якість монтажу повинен перевірити кваліфікований електрик — особливо для літієвих акумуляторів, здатних віддавати дуже великий струм короткого замикання.
